У сучасному світі аудіо- та відеотехніки правильний вибір роз’ємів та штекерів визначає не лише якість сигналу, але й сумісність апаратури, зручність підключення та перспективи подальшого апгрейду системи розповідає експерт https://www.openstreetmap.org/user/IlyaMakarovRelcoma . З появою нових стандартів цифрового сигналу та глобальною інтеграцією систем домашнього й професійного користування, значення класифікації різновидів штекерів та гнізд набуло особливої актуальності. Розглянемо основні типи сучасних аудіо-відео роз’ємів, їх класифікацію, особливості та практичне використання.

Принципи класифікації роз’ємів для аудіо-відео апаратури

В основі класифікації аудіо- та відеороз’ємів лежать кілька ключових критеріїв:

• Тип сигналу: аналоговий чи цифровий.
• Форма та конструкція: різна геометрія для уникнення помилок підключення.
• Кількість контактів: одно-, дво-, трьох- і багатоконтактні варіанти.
• Призначення: побутова, професійна, мобільна апаратура тощо.
• Пропускна здатність та якість передачі: впливає на сталість стандарту й сферу застосування.

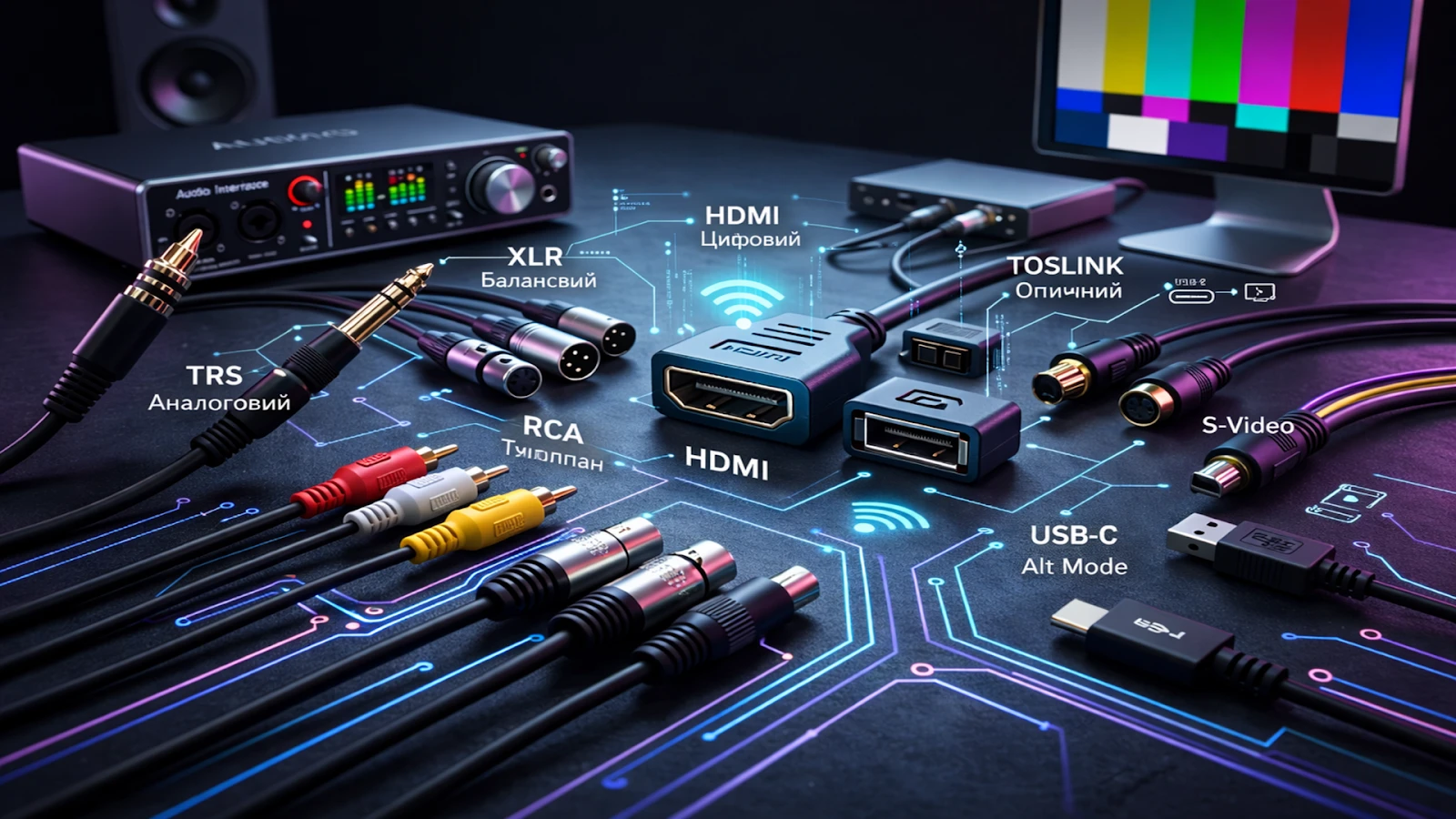

Класифікація основних аудіороз’ємів

Аудіороз’єми https://relcoma.bandcamp.com/album/relcoma розрізняються насамперед за стандартом сигналу, кількістю каналів та областю застосування.

• Джек (Jack, TRS/TRRS)
  Найпоширеніший аналоговий роз’єм — круглий конектор, що буває в різних діаметрах (3,5 мм, 6,35 мм, 2,5 мм). Варіанти — TS (моно), TRS (стерео), TRRS (додатковий контакт для мікрофона чи керування).
• RCA (тюльпан)
  Класичний аналоговий роз’єм для стереоаудіо, підключення підсилювачів, програвачів, телевізорів. Переважно два кольорові штекери — білий (лівий канал), червоний (правий канал).
• XLR
  Професійний аудіороз’єм для балансного підключення мікрофонів, студійного обладнання. Відрізняється високою надійністю й завадостійкістю.
• Optical TOSLINK
  Передача цифрового аудіо через оптичне волокно; не має електричного контакту, тому захищає від електричних наводок і шумів.
• Mini-XLR, DIN
  Застосовуються у професійному та спеціалізованому обладнанні, наприклад, у бездротових мікрофонних системах чи старій акустиці.

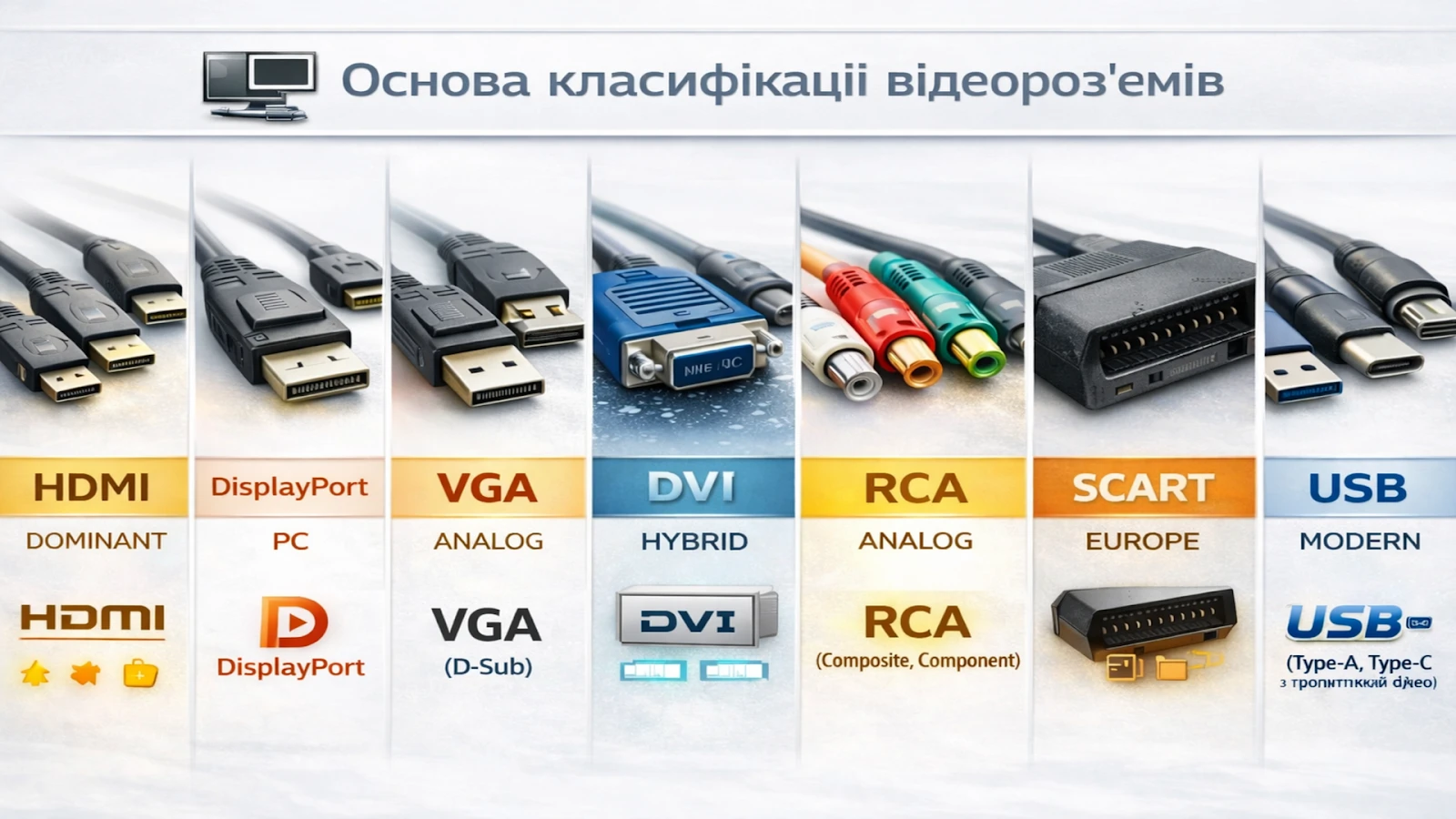

Основа класифікації відеороз’ємів

Відеороз’єми класифікують за аналоговим чи цифровим стандартом, пропускною здатністю, підтримкою роздільної здатності й числа передаваних каналів (відео, аудіо, дані керування).

• HDMI (High-Definition Multimedia Interface)
  Домінуючий інтерфейс для сучасного відео й аудіо. Передає відео та багатоканальний звук, підтримує цифровий захист (HDCP). Є варіації — Standard, Mini, Micro.
• DisplayPort
  Основний конкурент HDMI, найчастіше застосовується у комп’ютерній техніці, підтримує високі кадрові частоти та роздільну здатність.
• VGA (D-Sub)
  Класичний аналоговий відеороз’єм для комп’ютерних моніторів, поступово витісняється сучасними стандартами.
• DVI (Digital Visual Interface)
  Перехідний роз’єм — дозволяє передавати як аналоговий, так і цифровий відеосигнал; часто зустрічається у старших системах.
• RCA (Composite, Component)
  Комбінована передача аналогового відео, присутня у DVD-плеєрах, проекторних системах, старих телевізорах.
• SCART
  Європейський багатоконтактний роз’єм для комбінації аудіо та відео; використовувався у телевізорах, відеомагнітофонах.
• S-Video
  Спеціалізований аналоговий роз’єм для передачі розділених сигнальною та кольоровою складовою відео.
• USB (Type-A, Type-C) з підтримкою відео (Alt Mode)
  Сучасні мультимедійні стандарти дозволяють передавати аудіо та відео через USB-C, особливо у ноутбуках, телефонах.

Таблиця порівняння найпоширеніших роз’ємів

Практичне застосування та наслідки неправильного вибору роз’єму

Вибір роз’єму визначає не лише комфорт роботи з технікою, а й ефективність підключення. Наприклад, поєднання цифрового джерела із аналоговим (без правильного перехідника чи конвертера) призведе до втрати якості й неможливості відтворення сигналу.

Професійні аудіо- та відеосистеми застосовують балансні з’єднання (XLR, Jack TRS), аби уникати наводок. Побутова і мобільна техніка тяжіє до уніфікованих рішень (Jack 3,5 мм, HDMI, USB-C). Застарілі роз’єми (VGA, SCART, RCA) все ще актуальні для підключення старих пристроїв або у випадку слабкої сумісності з новими девайсами.

Неправильний вибір або використання неякісних кабелів може призвести до:

• Втрати якості сигналу (шум, спотворення, відсутність зображення чи звуку)
• Пошкодження апаратури (коротке замикання, перенавантаження контактів)
• Низької ергономіки (довгі конвертації, складність обслуговування)

Сучасна аудіо-відео апаратура пропонує широкий спектр штекерів та гнізд, різних за цільовим призначенням, принципом роботи, технічними параметрами й галузями застосування. Розуміння класифікації, особливостей і призначення роз’ємів дозволяє грамотно вибирати обладнання, забезпечує довговічність і якість системи, оптимізує процес підключення й модернізації. Правильний вибір штекера/гнізда — це запорука мінімізації втрат сигналу та максимізації функціоналу сучасної техніки.
