Трубопроводные компенсаторы: как они работают и основное назначение

Функционирование современных инженерных систем неразрывно связано с воздействием физических нагрузок, вызванных температурными колебаниями и вибрациями. В процессе эксплуатации трубы подвергаются деформациям, которые без должной защиты могут привести к разрушению сварных швов и разрыву соединений. Часто в таких системах устанавливаются компенсаторы и другая запорная арматура, которая, будучи жестким элементом, принимает на себя часть изгибающего момента, что ускоряет ее износ. Для предотвращения подобных рисков в магистрали внедряются специальные гибкие элементы, способные поглощать смещения и нейтрализовать внутренние напряжения металла, обеспечивая стабильность всей конструкции на протяжении десятилетий.

Принцип работы и функциональные особенности

Механизм действия устройства основан на способности его гибкого рабочего органа деформироваться в заданных пределах без потери герметичности. В сильфонных моделях роль такого органа выполняет гофрированная металлическая оболочка, которая сжимается или растягивается под воздействием давления и температуры. Когда рабочая среда нагревается, трубопровод удлиняется; в этот момент устройство принимает нагрузку на себя, предотвращая деформацию опор. При охлаждении процесс происходит в обратном порядке. Благодаря такой эластичности, оборудование защищает хрупкие узлы системы от гидроударов и снимает вибрационную нагрузку, возникающую при работе мощного насосного оборудования, что критически важно для промышленных объектов.

Основные задачи и назначение устройств

Главная цель установки данных компонентов — повышение надежности и продление срока службы трубопроводной сети. Без использования гибких вставок любая теплотрасса или промышленный паропровод быстро придут в негодность из-за накопленной усталости металла. Инженеры выделяют несколько приоритетных задач, которые решаются интеграцией данных узлов в систему:

• Компенсация температурного расширения: Сглаживание осевых, угловых и латеральных смещений, вызванных нагревом или охлаждением труб.
• Снижение уровня вибрации: Поглощение механических колебаний, передающихся от турбин, двигателей и насосных установок.
• Защита от гидроударов: Демпфирование резких скачков давления, возникающих при быстром срабатывании запорной арматуры.
• Предотвращение несоосности: Корректировка небольших погрешностей, возникших в процессе монтажа или из-за просадки грунта под опорами.
• Герметизация соединений: Обеспечение плотности стыков в условиях постоянного движения элементов системы относительно друг друга.

Классификация и выбор оптимального решения

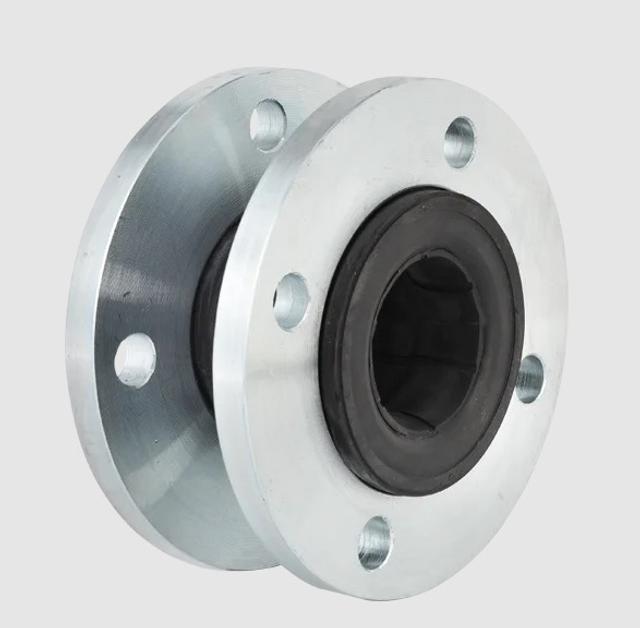

В зависимости от условий эксплуатации и типа транспортируемой среды, выбираются различные конструктивные исполнения оборудования. Сильфонные модели из нержавеющей стали идеально подходят для высоких температур и агрессивных сред, в то время как резиновые антивибрационные вставки чаще применяются в системах водоснабжения и водоотведения для подавления шума. Линзовые и сальниковые варианты востребованы в крупногабаритных газоходах и сетях с низким давлением. Выбор материала и конструкции должен основываться на тщательном расчете амплитуды ожидаемых перемещений и химического состава теплоносителя.

Эффективность инженерной сети напрямую зависит от качества используемых комплектующих и их соответствия техническим нормам. Правильно подобранные и установленные трубопроводные компенсаторы позволяют минимизировать эксплуатационные расходы, исключить аварийные остановки и обеспечить безопасность персонала на производстве. Инвестиции в современные системы компенсации окупаются за счет долговечности всей магистрали и сохранения работоспособности дорогостоящего насосного и теплообменного оборудования.
